Pacific KOLiBRI(コリブリ)のステムヒンジ調整



目次

• はじめに
• 使用する工具
• ステムヒンジの調整方法



はじめに

パシフィック コリブリのハンドルを折りたたむ部分をステムヒンジと呼びます。

これはコリブリに限った話ではありませんが、ハンドルが折りたたみ自転車は全て この部分の固定力が弱い状態のまま使用し続けてしまうと、ヒンジ部分からハンドルステムが折れてしまう原因になります。

指一本の力でステムヒンジのレバーを固定できるようになってしまった場合は必ず固定力の調整を行って下さい。



使用する工具

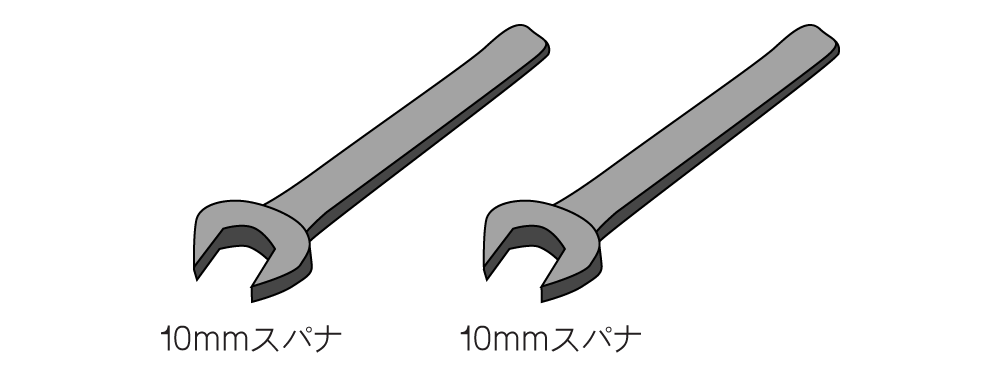

１０ｍｍのスパナを２本用意して下さい



ステムヒンジの調整方法

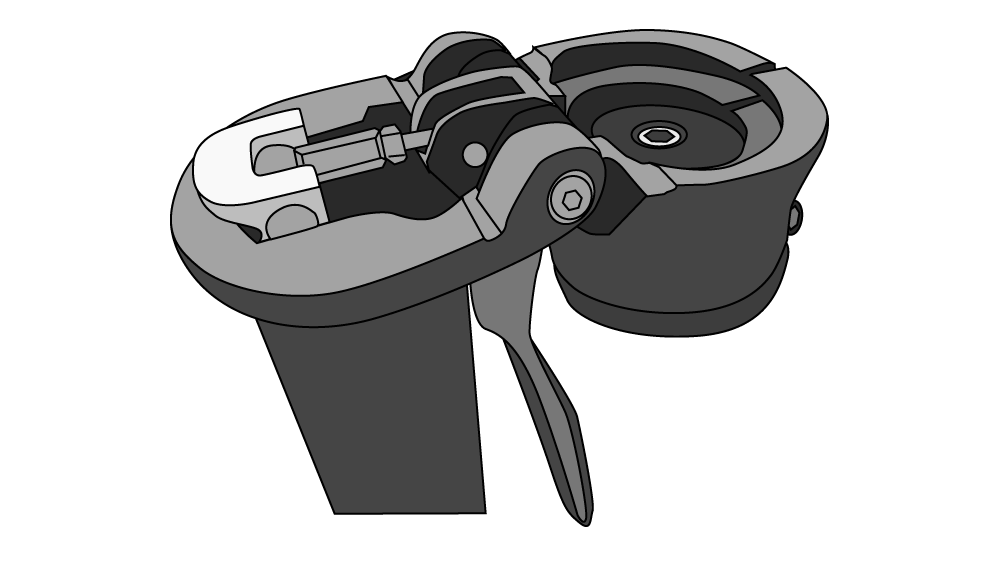

ハンドルを折りたたんだ状態にします

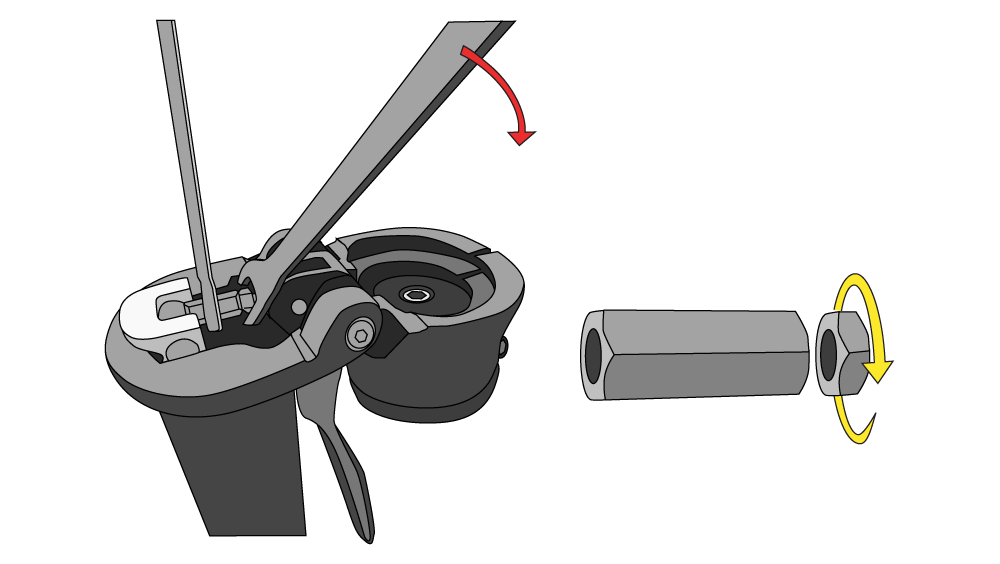

厚いナットと薄いナットはロックナットの仕組みで固定されていますから 厚いナットと薄いナットの両方に１０ｍｍのスパナをかけ、 厚いナットを動かさずに薄いナットを緩めます。

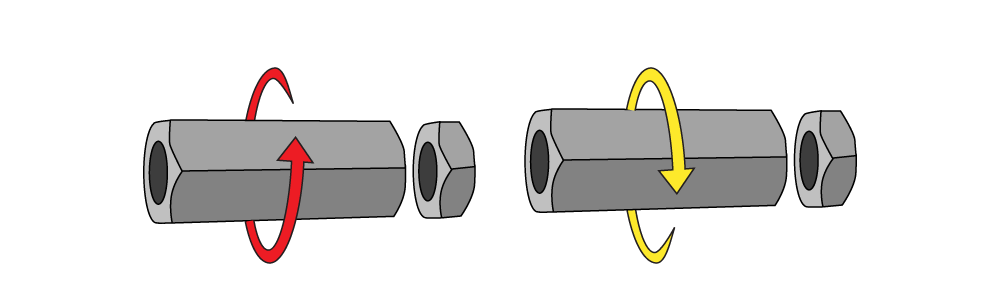

厚いナットを赤い矢印の方向へ回すとレバーの締め付けが硬くなります。

厚いナットを黄色い矢印の方向へ回すとレバーの締め付けが緩くなります。

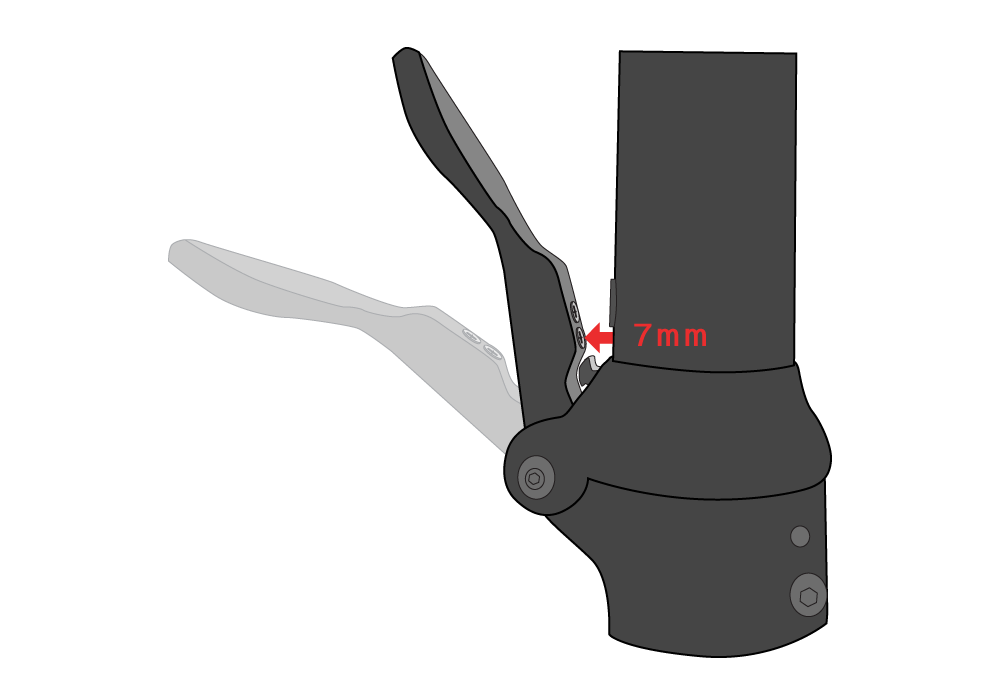

ハンドルを持ち上げてレバーを操作し、セーフティボタン裏側にある２本のネジのうち、 下側のネジからステムまでの距離が７ｍｍ程度になった時にレバーの抵抗が発生するように調整します。

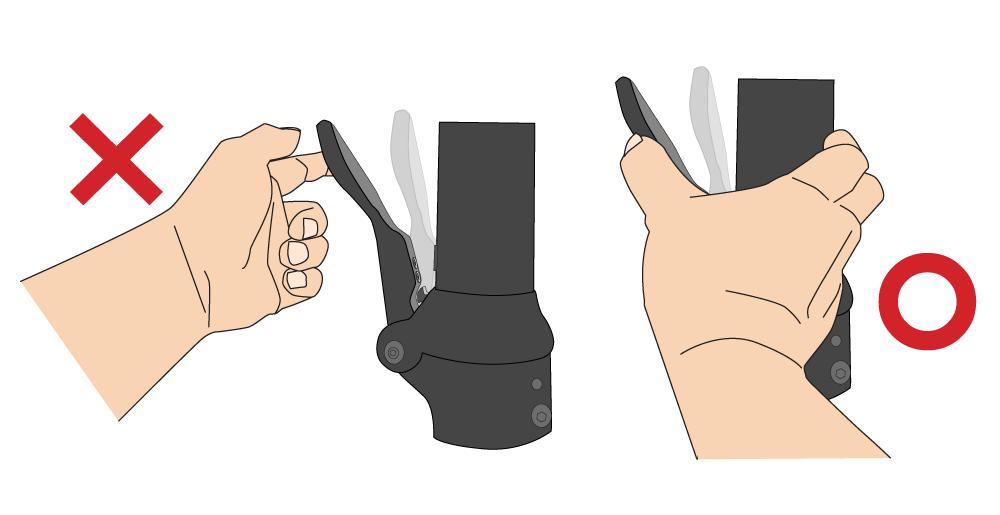

レバーが人差し指の力だけで固定できるようでは固定力が緩いです。

ステムに４本の指を掛けて親指でトルクを感じながら固定できるくらいの硬さに調整して下さい

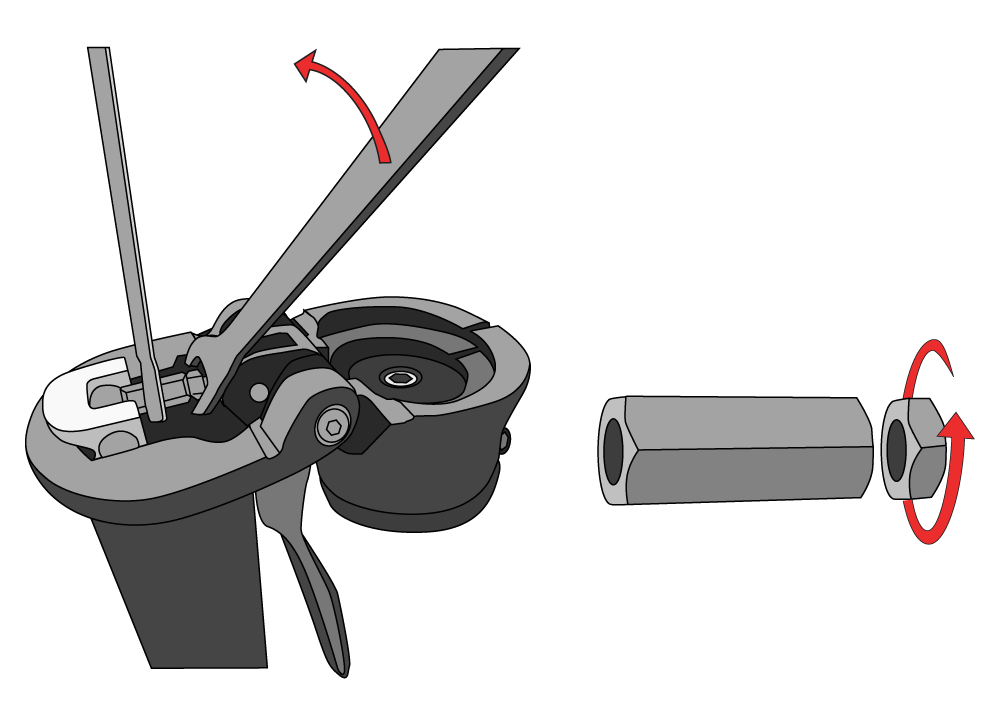

厚いナットと薄いナットはロックナットの仕組みで固定されていますから 厚いナットと薄いナットの両方に１０ｍｍのスパナをかけ、 厚いナットを動かさずに薄いナットを締め付けまて調整完了です。
