CarryMeのQR Washerを交換する方法



目次

• はじめに
• QR Washer付近の部品名
• シートクランプ部分のＱＲワッシャー交換方法
• ハンドルのＱＲワッシャー交換に必要な工具
• ２０１４年モデル以降のハンドルＱＲワッシャー交換方法
• ２０１３年モデル以前のハンドルＱＲワッシャー交換方法



はじめに

ＣａｒｒｙＭｅのハンドルを畳めば畳むほど、サドルを上下すればするほどＱＲ Ｗａｓｈｅｒは擦り減ってきますから、定期的に交換が必要な消耗品です。

初めはそんな事なかったと思うのですが、だんだんクイックレリーズのレバーにかなり力を入れないとハンドルやサドルが固定できなくなってきますよね。

最終的にはクイックレリーズのレバーが変形するほど力を入れないと固定できなくなりますし、レバーはシッカリ固定したはずなのに振動で開いてしまったりします。

力一杯締め過ぎて、クイックレリーズのレバーが曲がってしまっている物も良く見かけます。

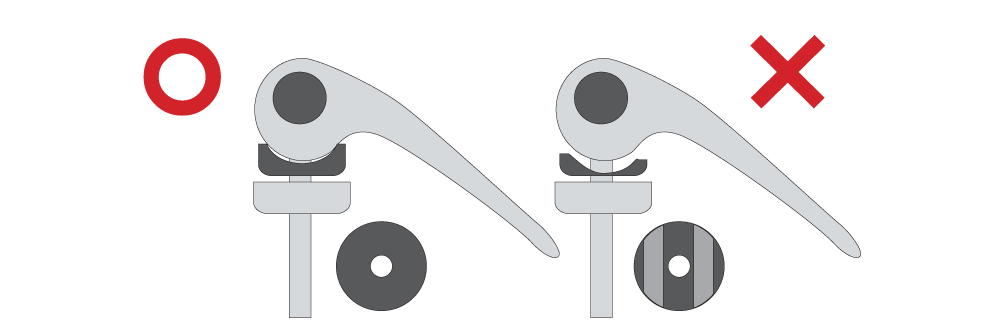

また、キャリーミーを組み立てる時に焦っていると、ＱＲ Ｗａｓｈｅｒとクイックレリーズの角度が９０度ずれた状態で固定してしまい、この場合は一発で変形してしまいます。

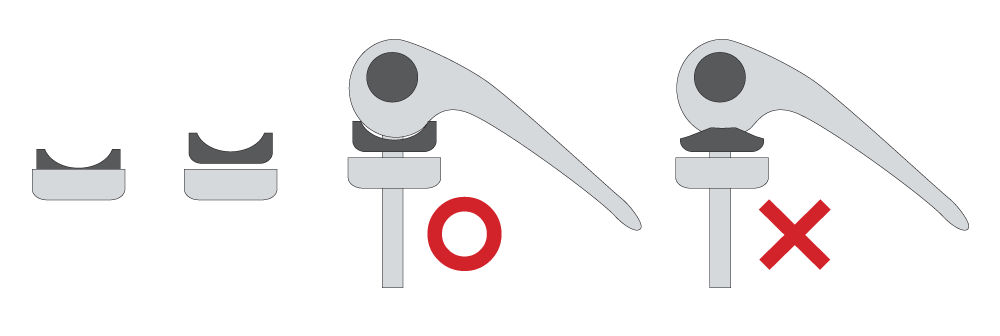

ＱＲ Ｗａｓｈｅｒの黒い樹脂部分が薄っぺらくなっていたり、クイックレリーズレバーの後がくっきり残っている場合は交換しましょう！！



QR Washer付近の部品名

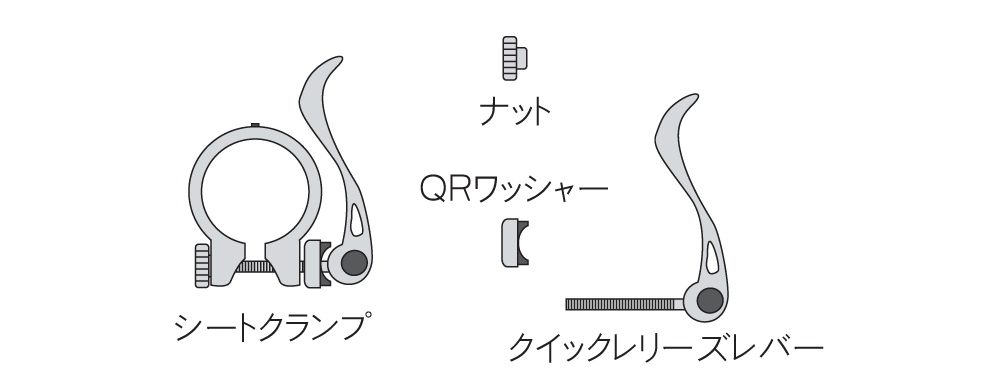

シートクランプ部分の部品

• シートクランプ 34.9Φ 2016～
• シートクランプ 34.9Φ 2011～2015
• シートクランプ 31.8Φ ～2010
• ナット
• ＱＲワッシャー
• クイックレリーズレバー



※シートクランプは年式によってサイズが異なりますが、ＱＲワッシャーは全年式対応です

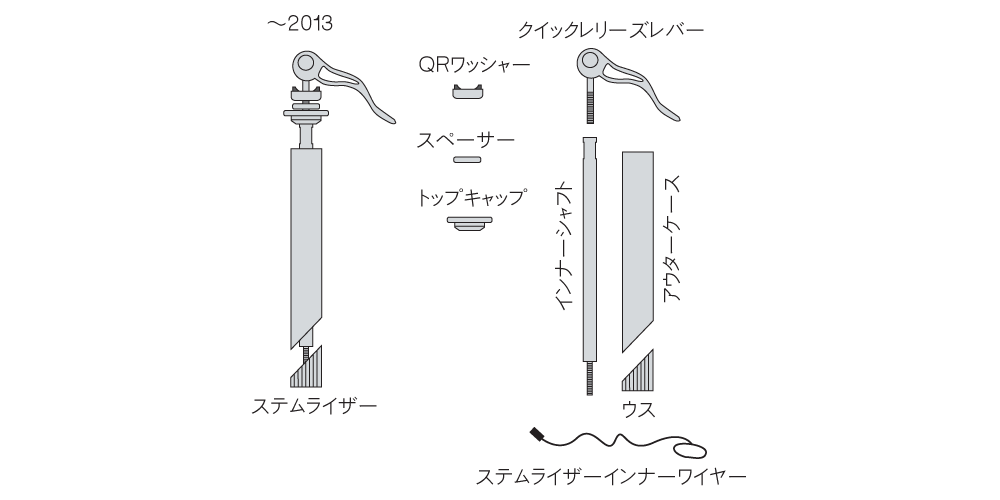

ハンドル付近の部品 ～2013

• ステムライザー
• クイックレリーズレバー
• ＱＲワッシャー
• スペーサー
• トップキャップ
• アウターケース
• インナーシャフト
• ウス
• ステムライザーインナーワイヤー

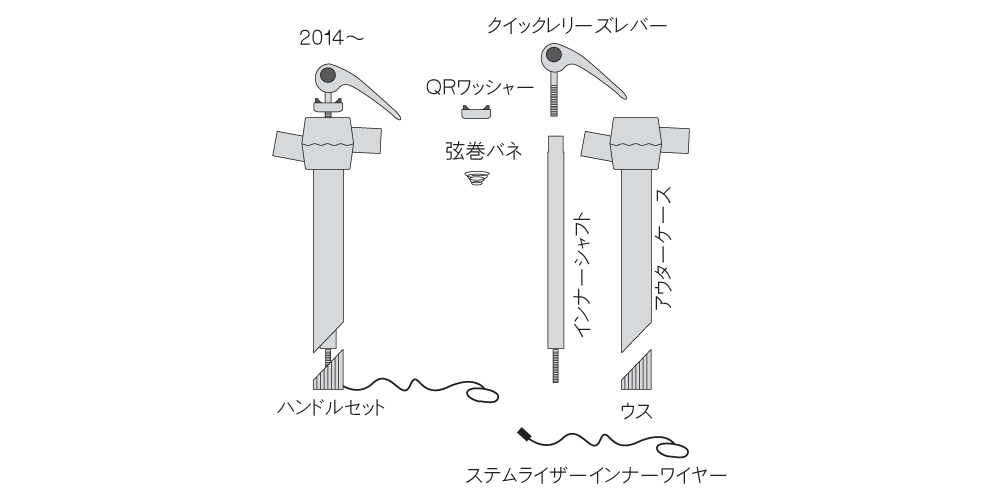

ハンドル付近の部品 2014～

• ハンドルセット
• クイックレリーズレバー
• ＱＲワッシャー
• 弦巻バネ
• アウターケース
• インナーシャフト
• ウス
• ステムライザーインナーワイヤー



シートクランプ部分のＱＲワッシャー交換方法

シートクランプのＱＲワッシャーを交換するのは簡単です。

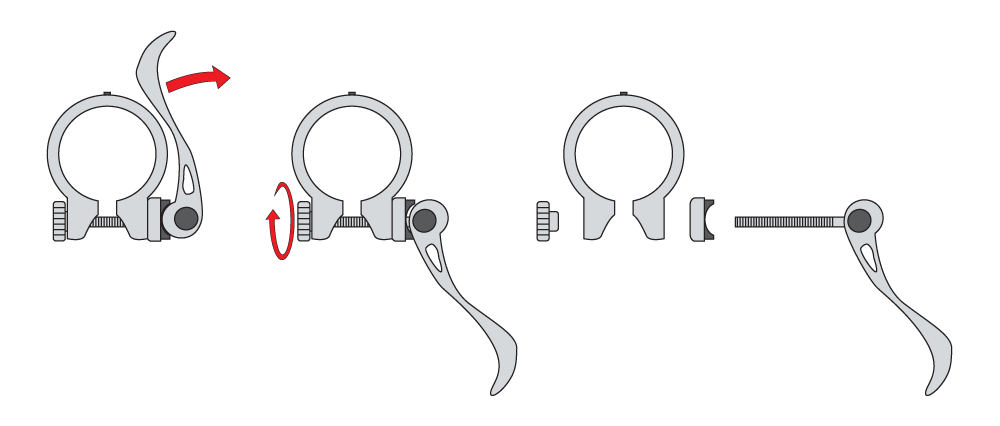

サドルを上下する時の要領でクイックレリーズレバーを開いて、ナットを反時計回りに回せばクイックレリーズレバーとＱＲワッシャーが取り外せますから、 新しいＱＲワッシャーを差し込んで元の状態に戻すだけです。

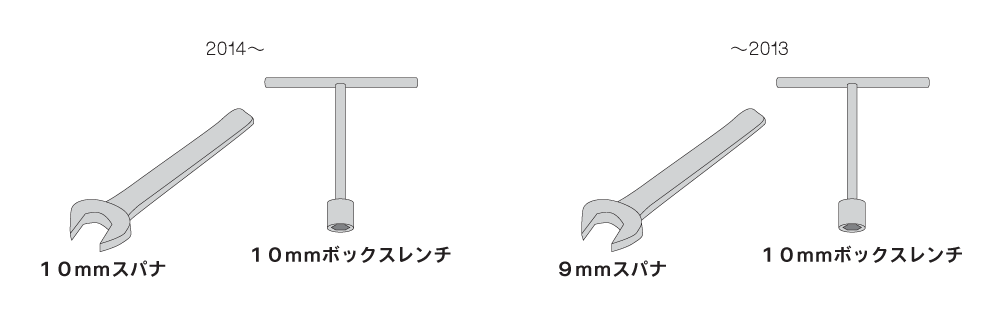

ハンドルのＱＲワッシャー交換に必要な工具

・２０１４年モデル以降のモデルには １０ｍｍのスパナと１０ｍｍのボックスレンチが必要です

・２０１３年モデル以前のモデルには ９ｍｍのスパナと１０ｍｍのボックスレンチが必要です



２０１４年モデル以降のハンドルＱＲワッシャー交換方法

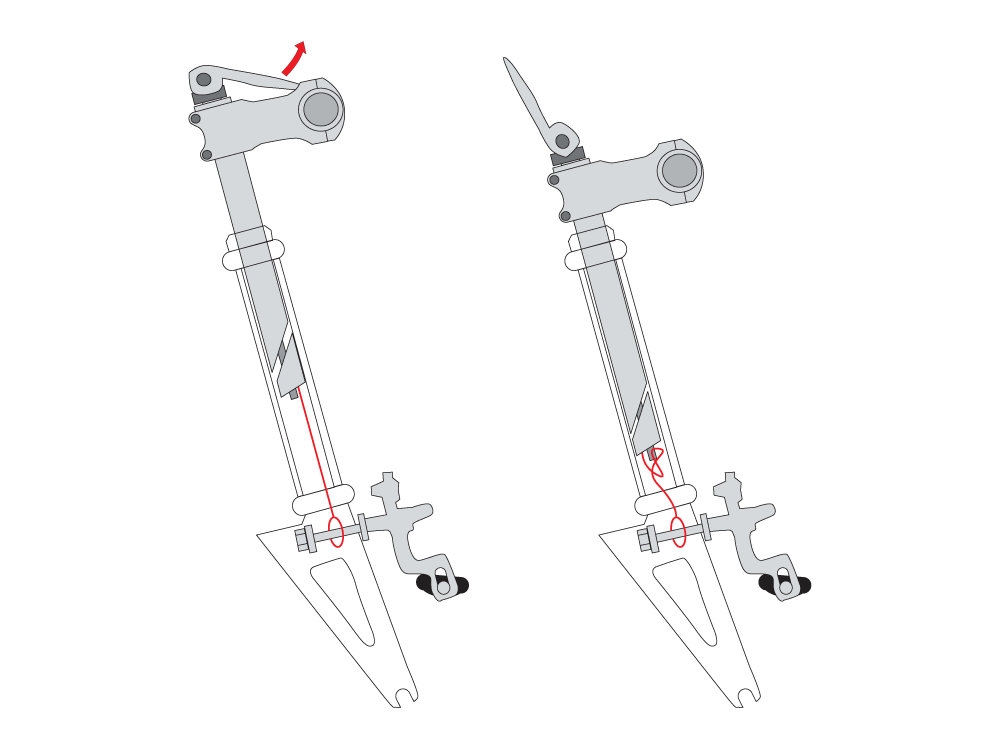

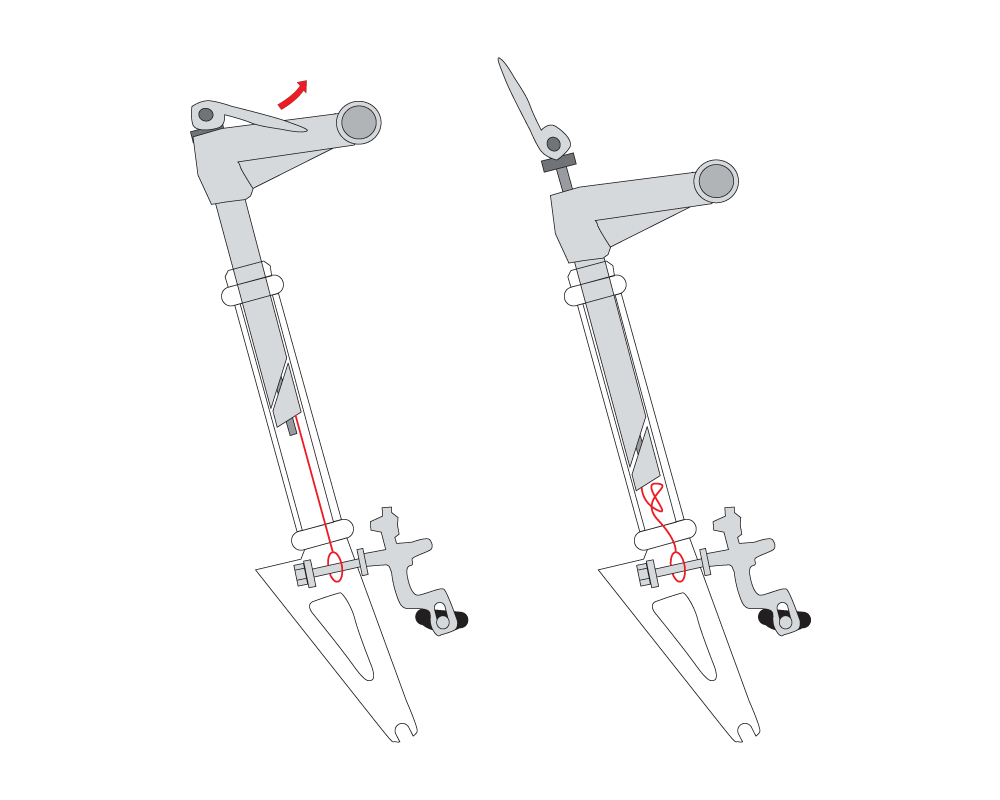

自転車の外側からは見えませんが、ステムライザーワイヤーがピンと張っていると、ブレーキを外すのが難しいですから、クイックレリーズレバーを開いてハンドルを下げ、 ステムライザーワイヤーを弛ませます

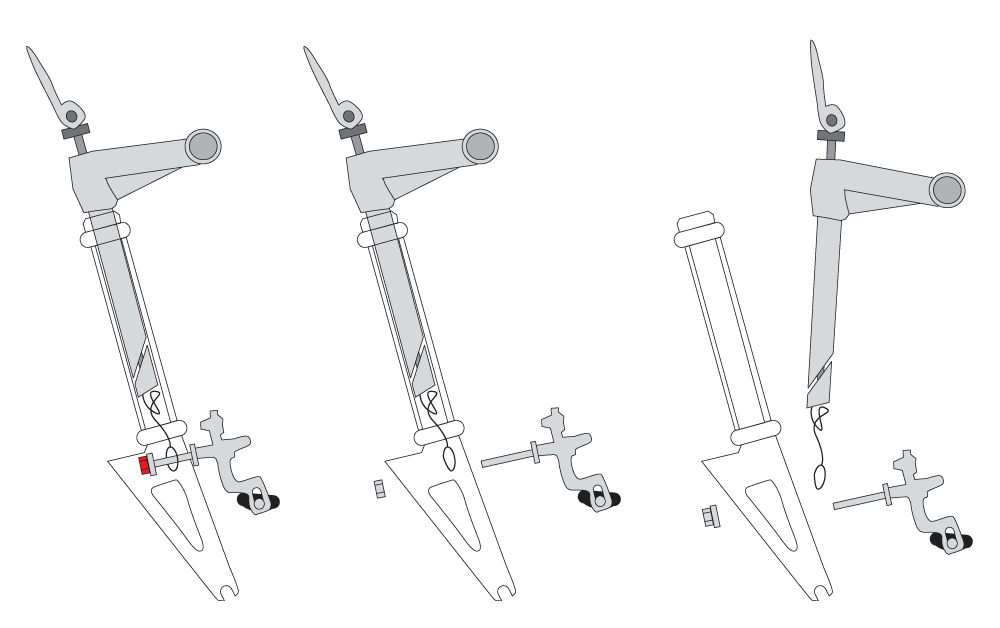

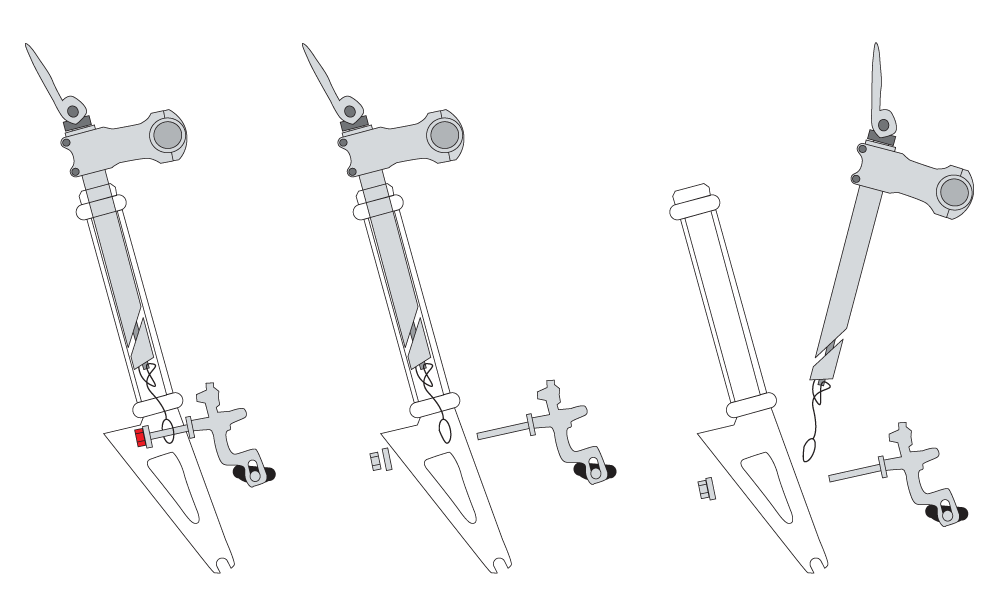

１０ｍｍのボックスレンチでブレーキキャリパーのナットを緩め、ブレーキをフロントフォークから外すとハンドルをフロントフォークから引く抜く事ができます

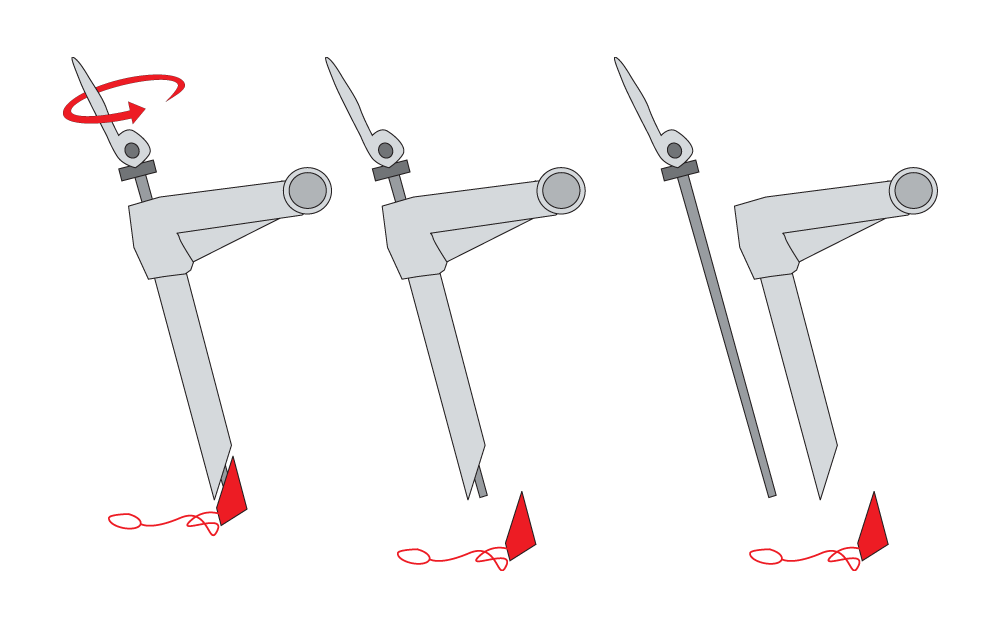

クイックレリーズを反時計回りへ緩めて行くとウスとステムライザーワイヤーが外れますから、ハンドルからインナーシャフトと一体になったクイックレリーズを引き抜きます

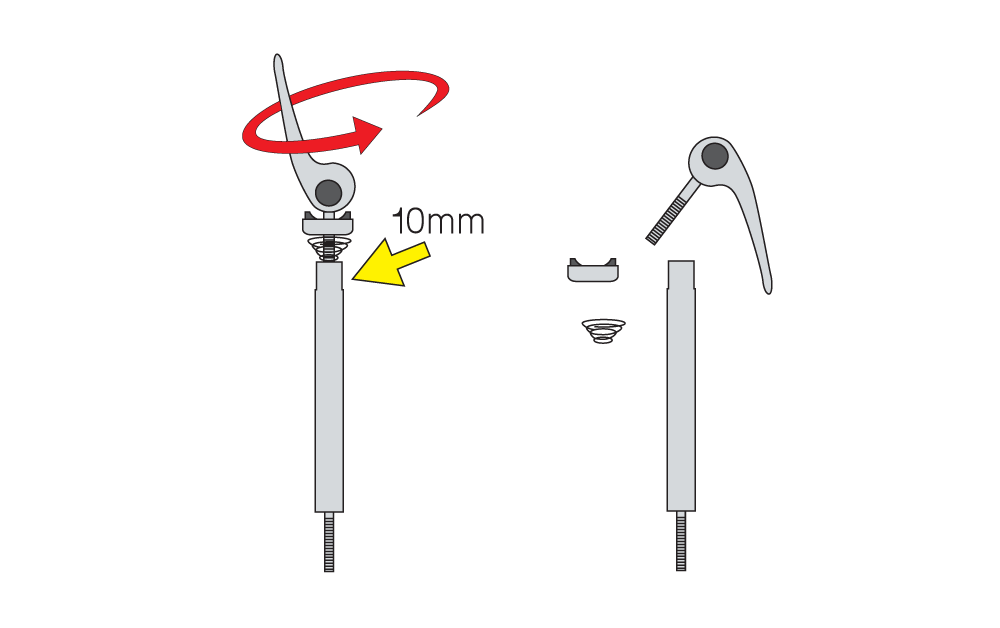

インナーシャフト上部の切り欠きに１０ｍｍのスパナを差し込んで、クイックレリーズを反時計回りに回して行くと、クイックレリーズ、ＱＲワッシャー、弦巻バネを外す事ができます

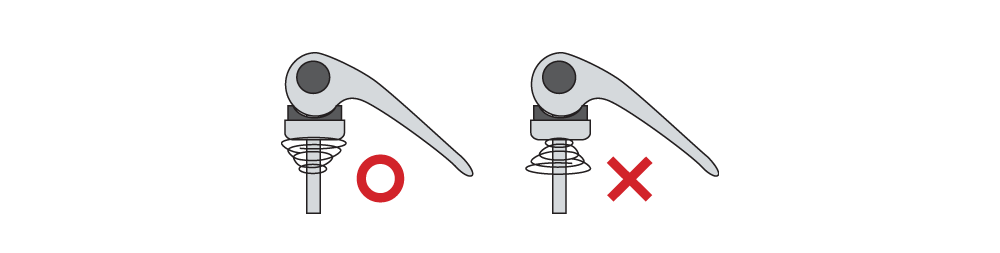

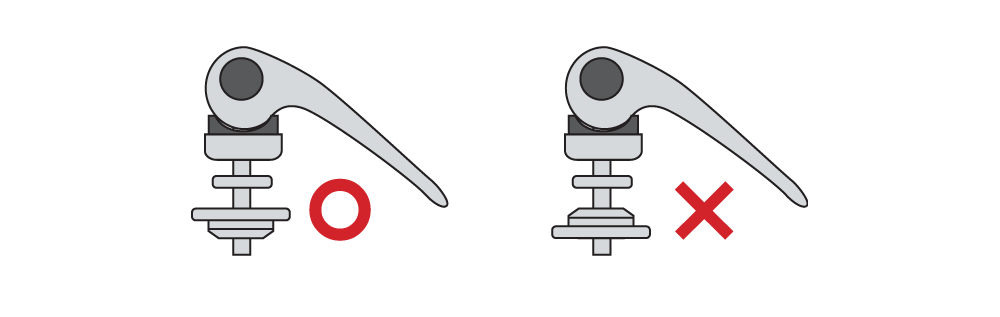

ＱＲワッシャーを新しい物に交換して、今までの手順を反対に進めて行けば作業が終わると思いますが、弦巻バネは必ず細い方が下に来るようにセットして下さい。



２０１３年モデル以前のハンドルＱＲワッシャー交換方法

自転車の外側からは見えませんが、ステムライザーワイヤーがピンと張っていると、ブレーキを外すのが難しいですから、クイックレリーズレバーを開いてハンドルを下げ、 ステムライザーワイヤーを弛ませます



１０ｍｍのボックスレンチでブレーキキャリパーのナットを緩め、ブレーキをフロントフォークから外すとハンドルをフロントフォークから引く抜く事ができます

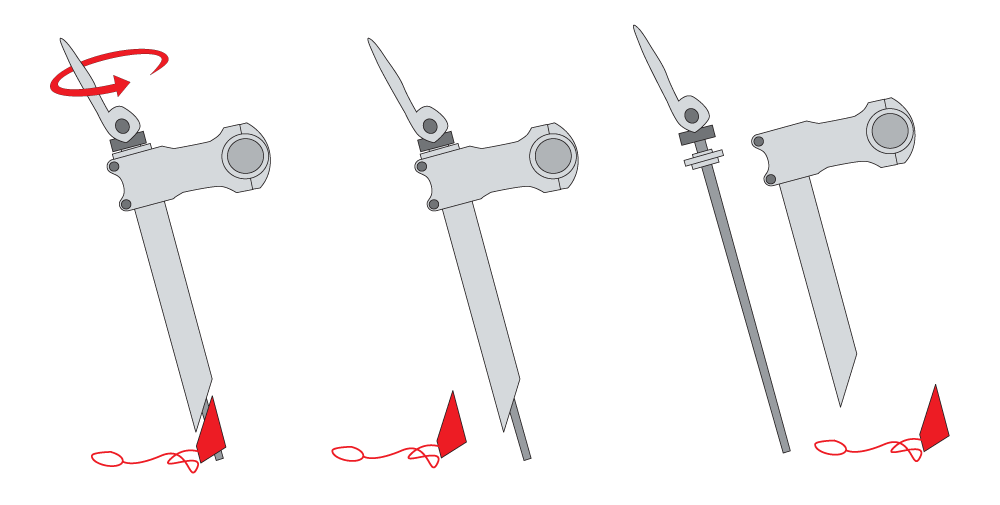

クイックレリーズを反時計回りへ緩めて行くとウスとステムライザーワイヤーが外れますから、ハンドルからインナーシャフトと一体になったクイックレリーズを引き抜きます

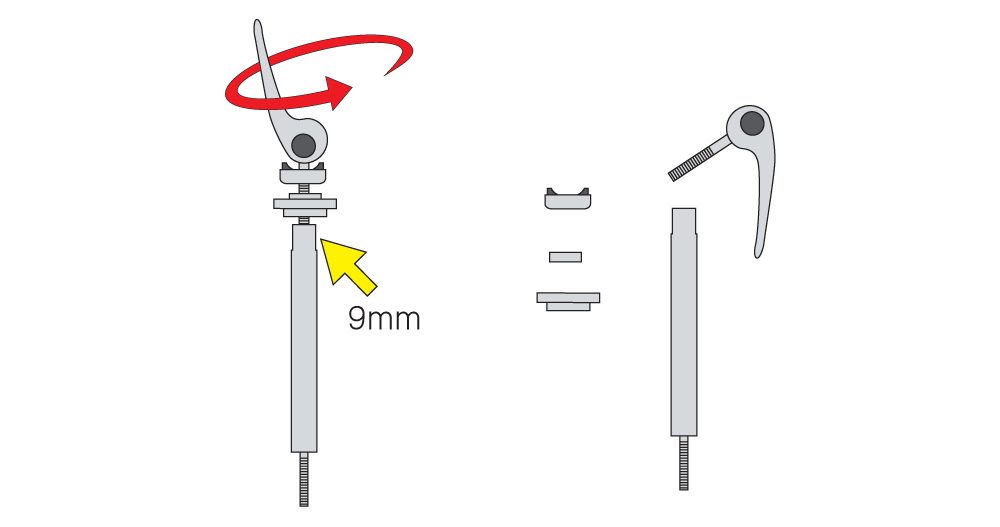

インナーシャフト上部の切り欠きに９ｍｍのスパナを差し込んで、 クイックレリーズを反時計回りに回して行くと、クイックレリーズ、ＱＲワッシャー、スペーサー、ヘッドキャップを外す事ができます



ＱＲワッシャーを新しい物に交換して、今までの手順を反対に進めて行けば作業が終わると思いますが、トップキャップは平らな方が上に来るようにセットして下さい。
