CARACLE S（カラクル・エス）の折りたたみ方法



目次

• はじめに
• CARACLE Sの折りたたみ方法



はじめに

久しぶりに乗ろうと思ってCARACLE S(カラクル・エス)を倉庫から出してきたのは良いけれど、折りたたみや組み立ての方法を忘れてしまった...。

説明書もどこに行ったか分からない...。なんていう時に役立てて頂ければと思います。



CARACLE S(カラクル・エス)の折りたたみ方法

ハンドルステムのクイックリリースレバーを開いてハンドルを一番上まで持ち上げます

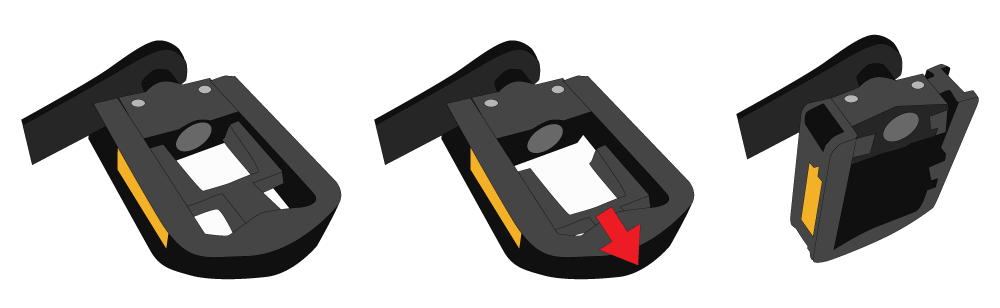

ペダルのゲージ（外枠）とペダル中央を握ってペダルを畳みます

※着脱式のペダルを取り付けた場合は折りたたむ前にペダルを外してください。

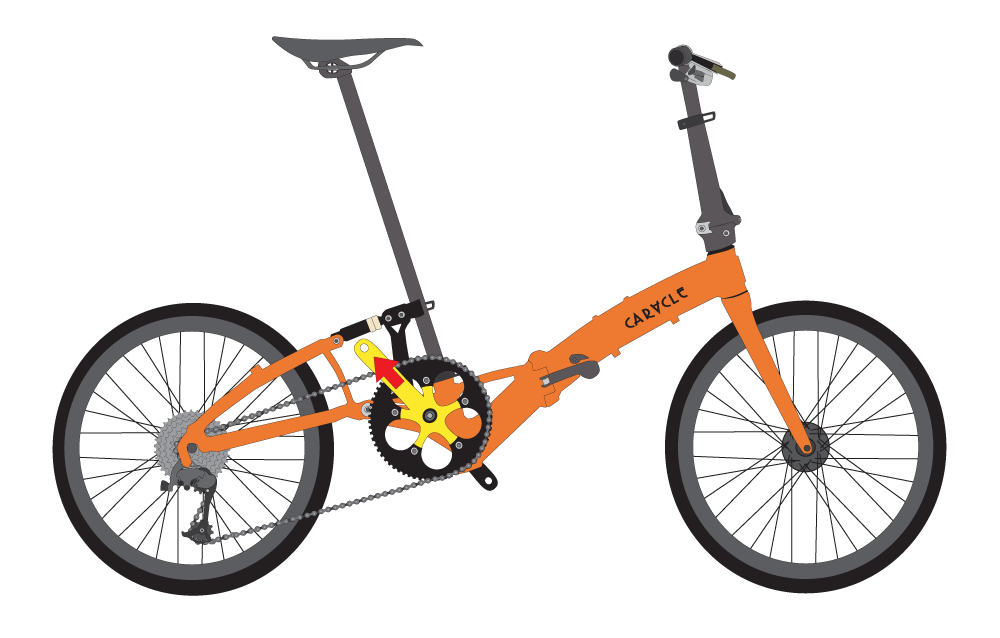

カラクルＳの右クランクを時計の１０時位置に合わせます

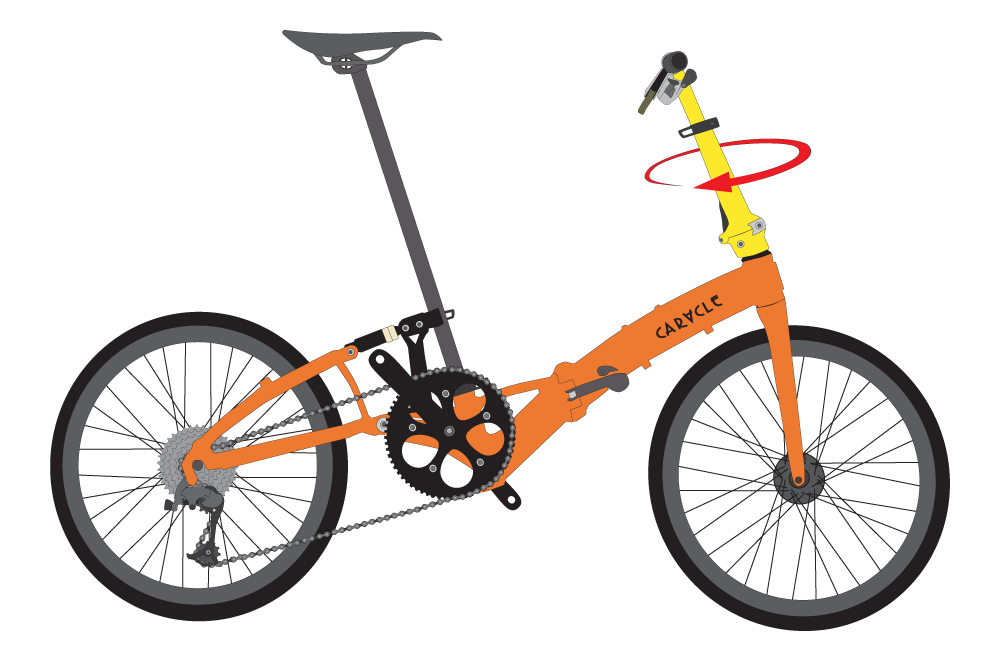

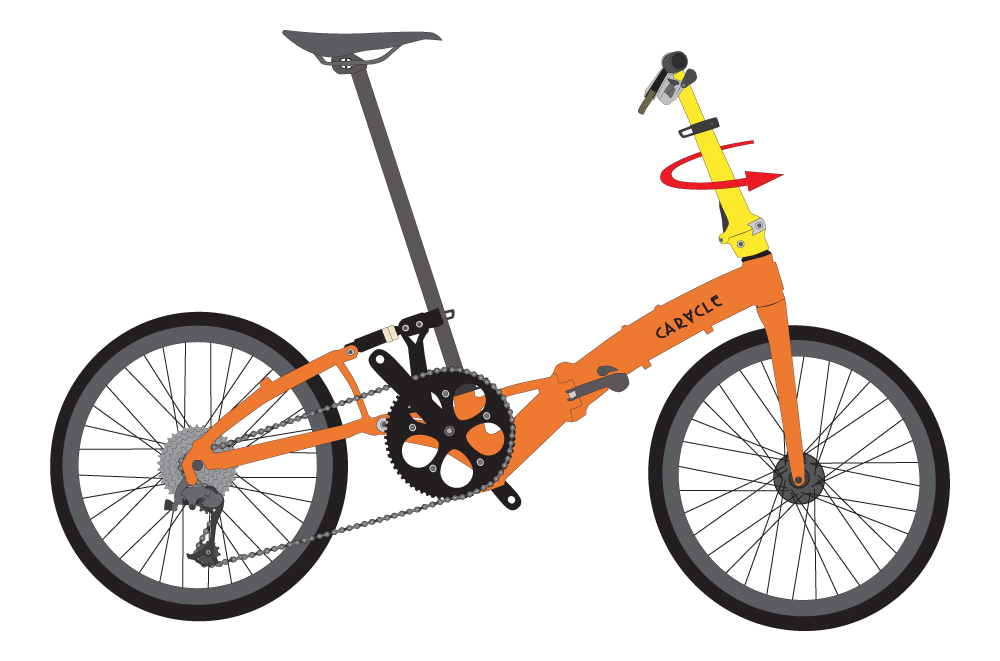

Ｖブレーキのモデルはハンドルを右に１８０度回します。



20インチWO(ETRTO451)ホイールのモデルはキャリパーブレーキがフレームに接触しますから、ハンドルを左に１８０度回します。

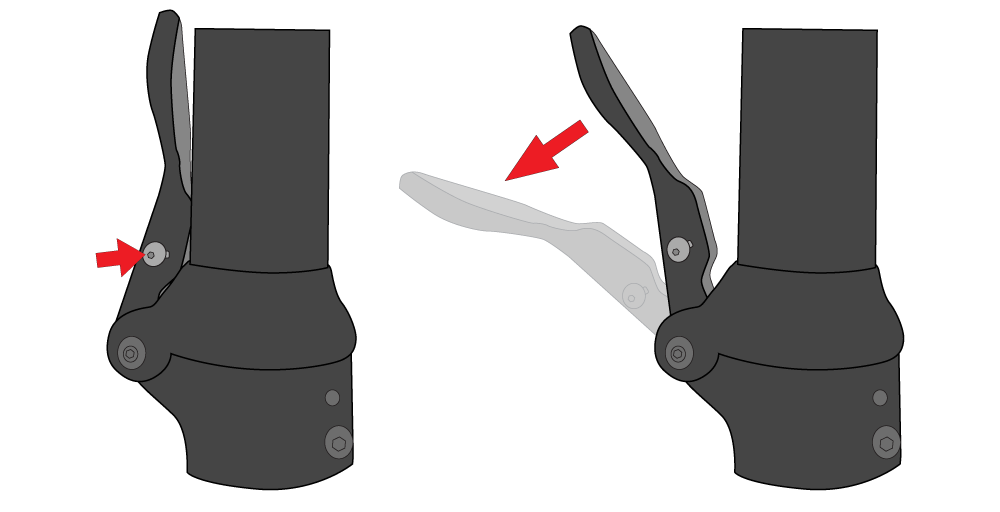

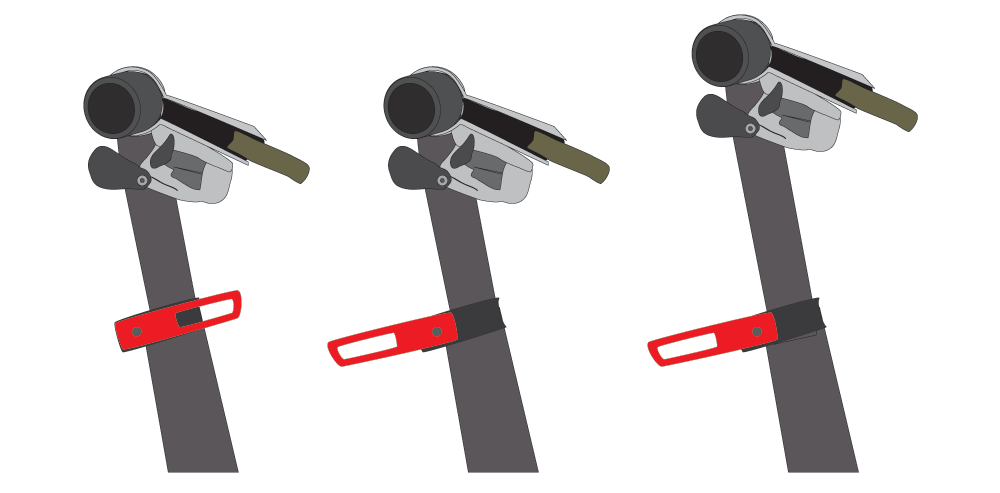

ハンドルステムヒンジのセーフティロックボタンを押しながらヒンジレバーを倒します

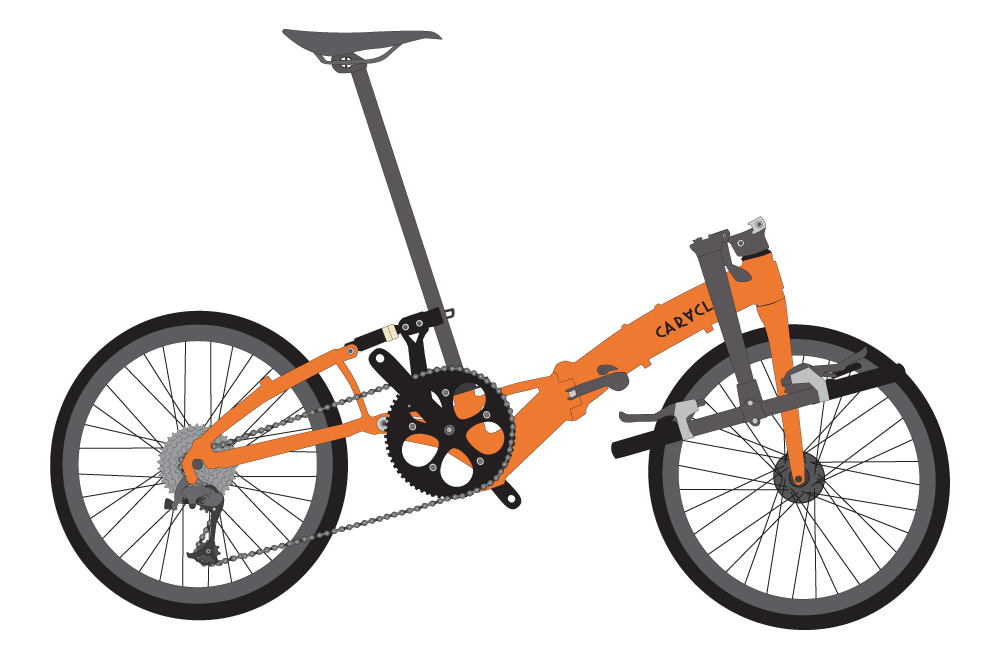

ハンドルを折りたたみます

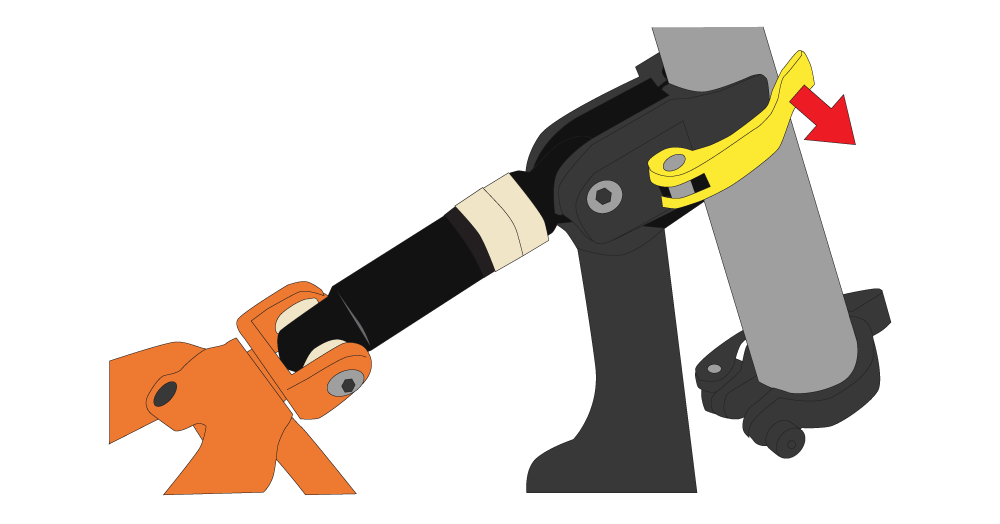

SPクランプのレバーを開きます

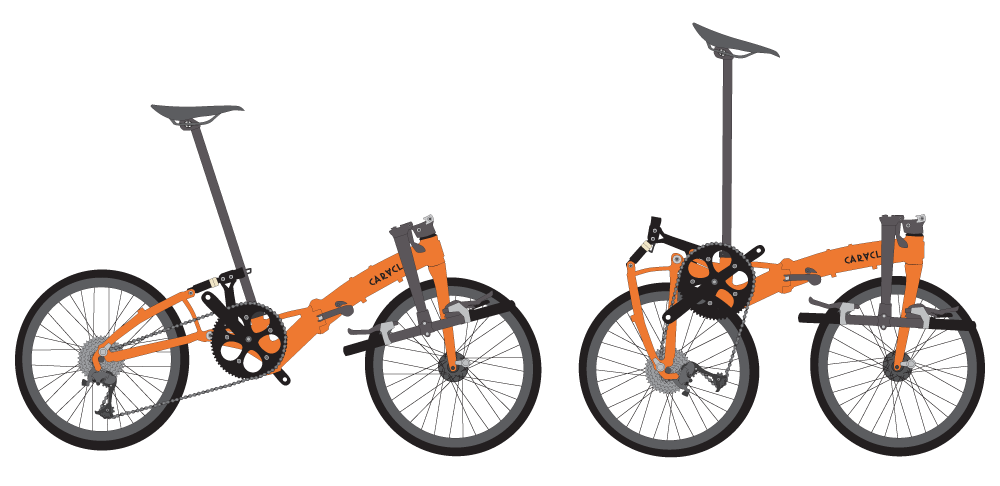

リアフレームを下方におりたたみます

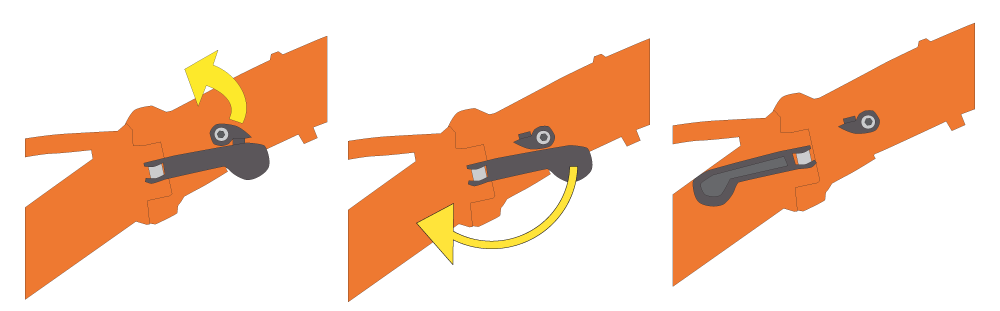

フレーム中央の折りたたみレバー上部にあるロックを左に回して解除し、折りたたみレバーを開きます

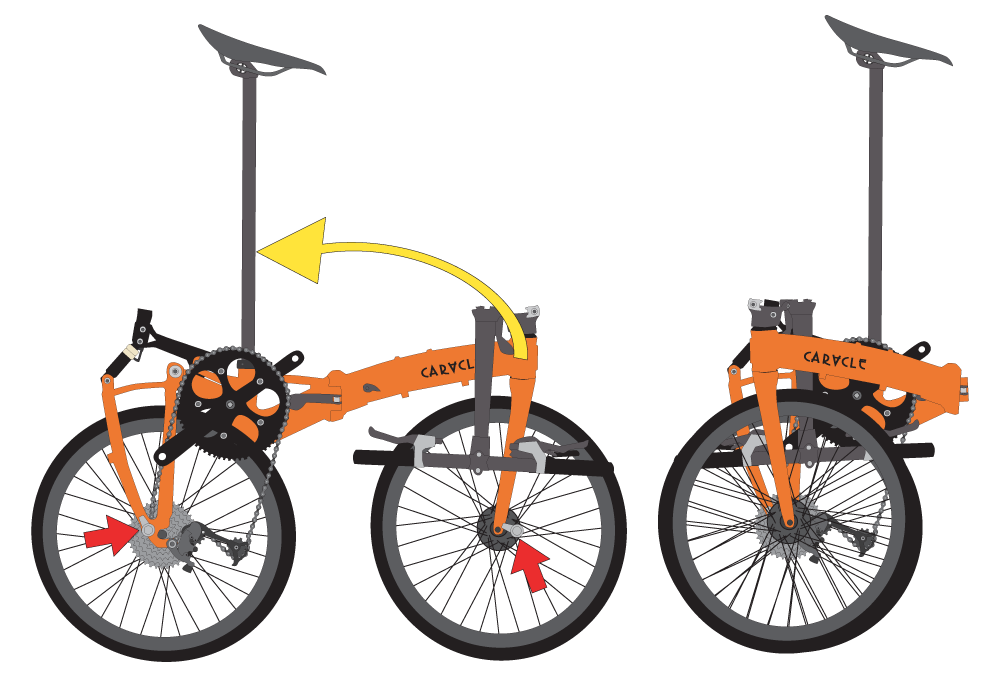

ヘッド部分を持ち上げつつメインフレームを折りたたみます。

※この時前後車輪の軸付近に装着されているマグネットを確実に吸着させて下さい

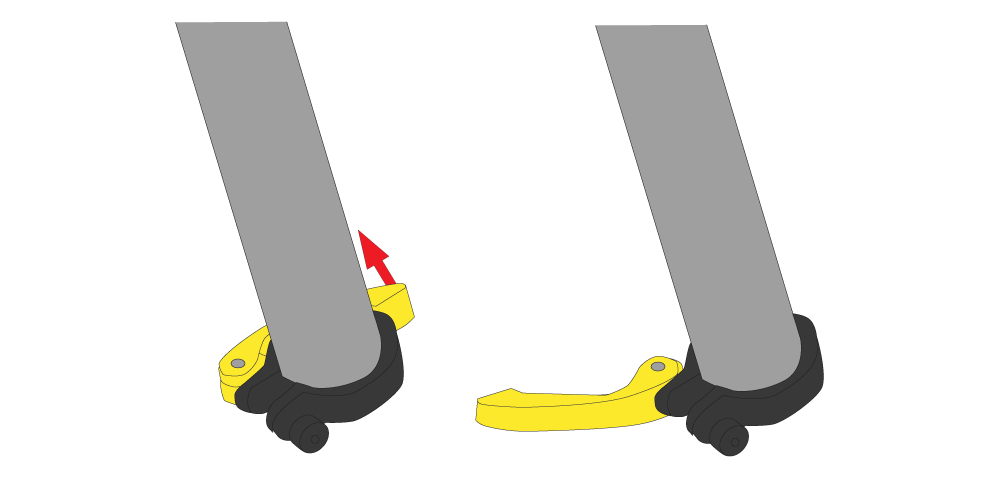

シートクランプのレバーを開きます

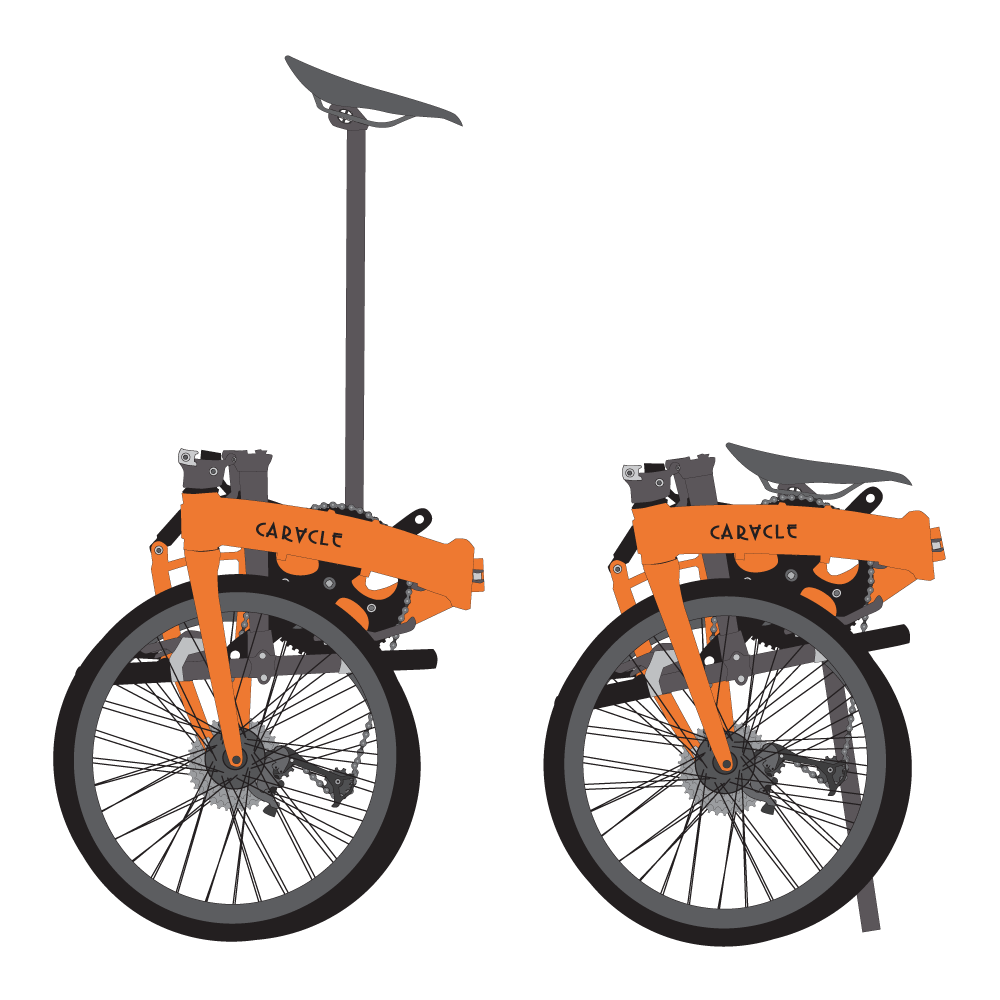

サドルを下げて折りたたみが完了です。

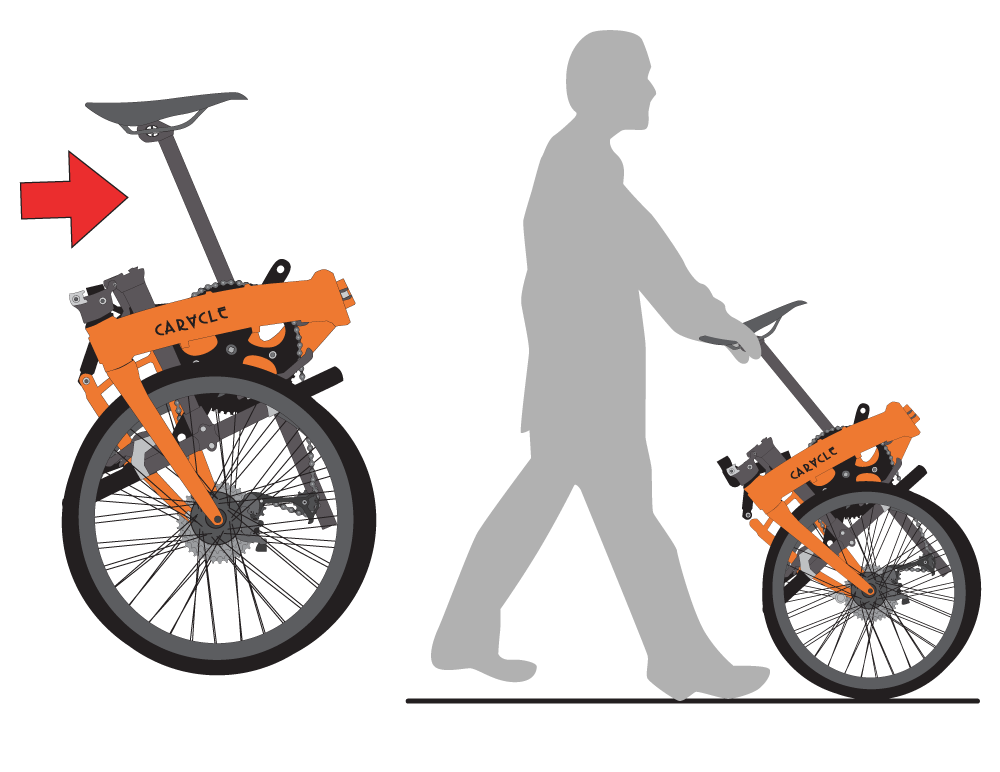

屋内などで持ち運ぶ際、サドルを引き上げればサドルを持ち手にして転がして運ぶことができます
